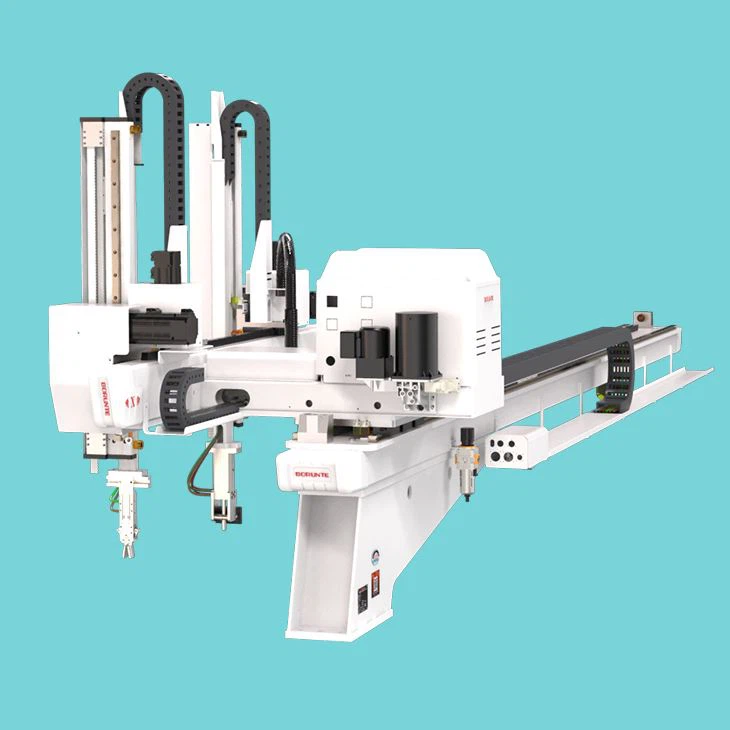

BRTV09WDS5P0
Toote tutvustus
Manipulaator, mis suudab valmistoote ja materjalipea välja võtta ja asetada süstimismasina sabaotsa, mis võib säästa masina paigaldusruumi ja millel on tugev häiretevastane võime.
Toote parameeter (spetsifikatsioon)
Mudel | Recommendedl.MM(ton) | Ristkäik (mm) | Vertikaalne käik (mm) | Maksimaalne laadimine (kg) | Netokaal (KG) | Liikumine (mm) |
BRTV09WDS5P0 | 120T-320T | P:550 R:500 | 900 | 8 | Tuleb kindlaks määrata | Põikkaare kogupikkus jääb 6 meetri piiresse |
Toote omadused ja rakendus
Toode on kasutatav igat tüüpi horisontaalsete sissepritsemasinate jaoks, mille vahemik on 120 T-320T väljavõetavate toodete ja torude jaoks. See sobib eriti hästi süstimisvormide nagu nailonnööri, telgi, kohvri, käekoti, tooliratta, vihmavarju jms väljavõtmiseks.
Manipulaatori juhtpaneeli välimus ja kirjeldus
LÜLITI
Kontrolleri olek on jagatud kolme tüüpi: manuaalne, seiskamine ja automaatne.
【Käsiraamat】: käsitsi olekusse sisenemiseks keerake olekuvaliku lülitit vasakule
【Peatus】: Stoppolekusse sisenemiseks keerake olekuvaliku lüliti keskele, selles olekus saate määrata parameetreid.
【Automaatne】: automaatsesse olekusse sisenemiseks keerake olekuvaliku lülitit paremale, selles olekus saab olla täisautomaatne ja vastavad sätted.
NUPU FUNKTSIOON
【Alusta】 nupp:
Funktsioon 1: Vajutage automaatses olekus nuppu "Start", robot lülitub automaatrežiimi;
Funktsioon 2: Stopp-olekus vajutage esmalt "origin" ja seejärel "start", et ehitada robot, et leida päritolu;
Funktsioon 3: Stoppolekus vajutage esmalt klahvi "Tagasi" ja seejärel "Start", et ehitada robot, et sooritada lähtepunkti naasmise toimingut.
【Peatus】 nupp:
Funktsioon 1: Täisautomaatses olekus vajutage seda klahvi, programm peatub pärast mooduli käitamist.
Funktsioon 2: häire ilmnemisel vajutage seda klahvi seiskamisolekus, et kustutada lahendatud häirekuva.
【Päritolu】nupp: kasutatakse ainult kodustamise toiminguks, vaadake jaotist 2.2.3, Kohandamise meetod.
【Tagasi】nupp: vajutage klahvi [Tagasi] ja seejärel nuppu [Start]. Kõik teljed järgivad järjestust Y1,Y2 → Z,XI,X2, Y1 ja Y2 naasevad lähtepositsiooni ning Z, X1 ja X2 teljed naasevad programmi alguspunkti.
【Kiirus+/Kiirus-】nupp: neid kahte nuppu saab kasutada globaalse kiiruse reguleerimiseks käsitsi ja automaatselt.
【Hädaabi nupp】 : Hädaseiskamisnupu vajutamine hädaolukorras katkestab kõigi telgede aktiveerimise. Süsteem annab alarmi "hädaseiskamisest". Pärast nupu välja keeramist vajutage häire kustutamiseks klahvi [Stopp].
REGULEERIMISNUPP
Funktsioon: kui käsitsi asend on täpselt reguleeritud, saate seda nuppu kasutada telje täpseks liigutamiseks.
Toimimisviis: klõpsake
nuppu, klõpsake suvandi [Hand-wheel Selection] valimiseks, valige käsiratta kiirus, valige peenhäälestamiseks telg või vajutage peenhäälestamiseks telje nuppu (käsikontrolleril) ja seejärel keerake peenhäälestusnupp teha Telg liigub sihtpunkti vähehaaval.
Käsiratta kiiruse kirjeldus:
X1: teisaldamiseks liigutage ühte ruudustiku telge 0.01 mm võrra või pöörake telge 0,01 kraadi võrra.
X5: liigutage ruudustiku telge, et tõlkida 0.05 mm või pöörake telge 0,05 kraadi võrra.
X10: liigutage ruudustiku telge, et tõlkida 0,1 mm, või pöörake telge 0,1 kraadi.
X20: nihutage ruudustikku 0,2 mm või telge 0,2 kraadi võrra.
X50: liigutage ruudustiku telge, et tõlkida 0,5 mm, või pöörake telge 0,5 kraadi võrra.
